315噸粉末壓塊油壓機液壓系統回閥的重要性
粉末壓塊機是大中型壓塊機設備。壓塊機適用于將各種粉狀物料、各種粉末、粉料、廢料、廢渣壓制成正方型、長方型、多邊形、條型、枕型、面包型、菱型等不同規格形狀,大小可自行調節。該系列產品壓力可大可小，進料多少及成品密實度可以調節。
其315噸粉末壓塊油壓機工作原理是含有一定水分的粉末，進入一組同心的內外筒間被輪向輸過到環形分布的模孔槽，從中與主軸一起轉動的設計，外圓上設有螺旋片；外筒是靜止的，外間上也設有螺旋葉片，地旋向與內筒外圓上旋向相反。草料在模孔受到偏心壓盤的一側擠壓，從徑向分布的說初小擠出成形。被擠出的方塊長度由設置在模槽出口處可調節錐形轉向圈控制。在擠壓成形的過程中，由于摩擦產生的熱量特使壓模溫度升高至82℃左右。

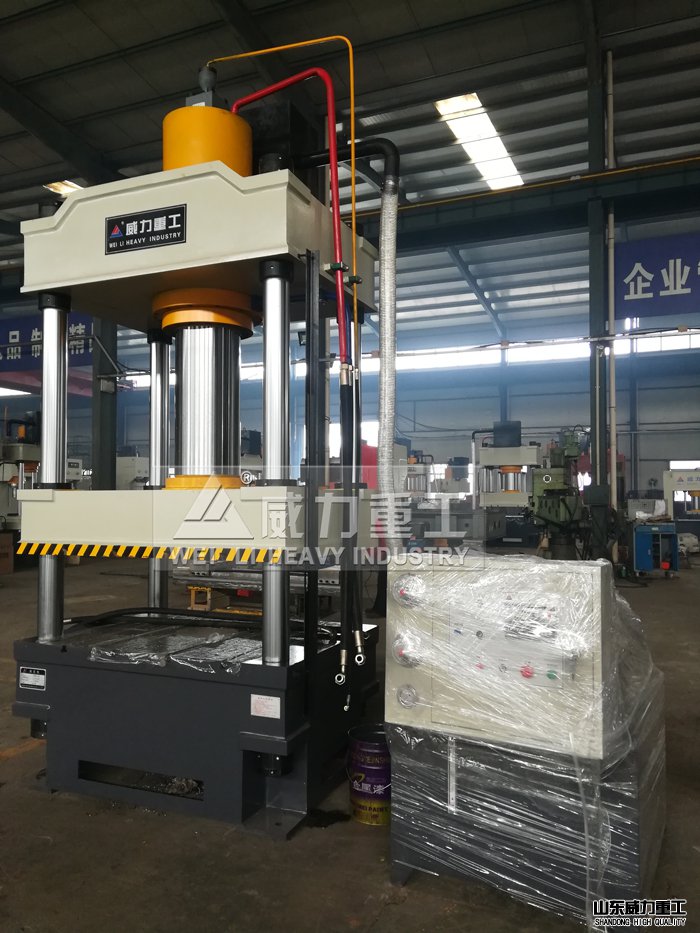

315噸三梁四柱油壓機加工車間
本文主要介紹315噸粉末壓塊油壓機液壓系統運行的相關知識，
在該系統中，油從左側端口流過止回閥并從右側端口流出。
止回閥是最簡單的液壓裝置形式，它允許自由油沿一個方向流動并阻止油流向相反方向流動。止回閥也可用作液壓系統中的定向或壓力控制。
油從左側端口流入，通過止回閥并從右側端口流出。如果右側端口的壓力相等或更高，則止回閥將關閉并阻止相反方向的流動。
彈簧額定值根據閥門在系統中的使用方式而有所不同。止回閥最常見的位置之一就是液壓泵的下游。請注意，沒有彈簧帶止回閥符號。
當在本申請中使用時，彈簧壓力額定值通常為1-5磅/平方英寸，因此未標有符號。在這種情況下，閥門用作方向控制，因為它允許油從泵流到系統，但阻止反向流動。這通常稱為泵隔離止回閥。該閥門在系統內有四個用途，詳情如下：
止回閥通常位于液壓泵的下游。
阻塞壓力峰值
止回閥將阻止壓力峰值返回泵。根據壓力，油以15-30英尺/秒的速度從泵流到系統。當一個方向斷電以阻止流動或一個氣缸完全沖擊時，油很快就會被打死。生產線中的壓力可以快速增加兩到三倍。然后關閉止回閥并阻止泵的壓力峰值。
我記得一個膠合板廠由于泵殼的破裂而改變了四個泵。這發生在剝皮機液壓系統上超過一周的時間。當工廠用完泵時，工作人員最終取出止回閥，發現活塞和彈簧不再在閥門中。
防止油管排出
當315噸粉末壓塊油壓機系統關閉時，保持管路中的油是很重要的。在許多情況下，泵安裝在系統閥門，氣缸和電機的水平面下方。一旦電動機關閉，泵下游的止回閥將防止管路排水。如果管路中的油通過泵排出并進入儲液器，則會發生真空。

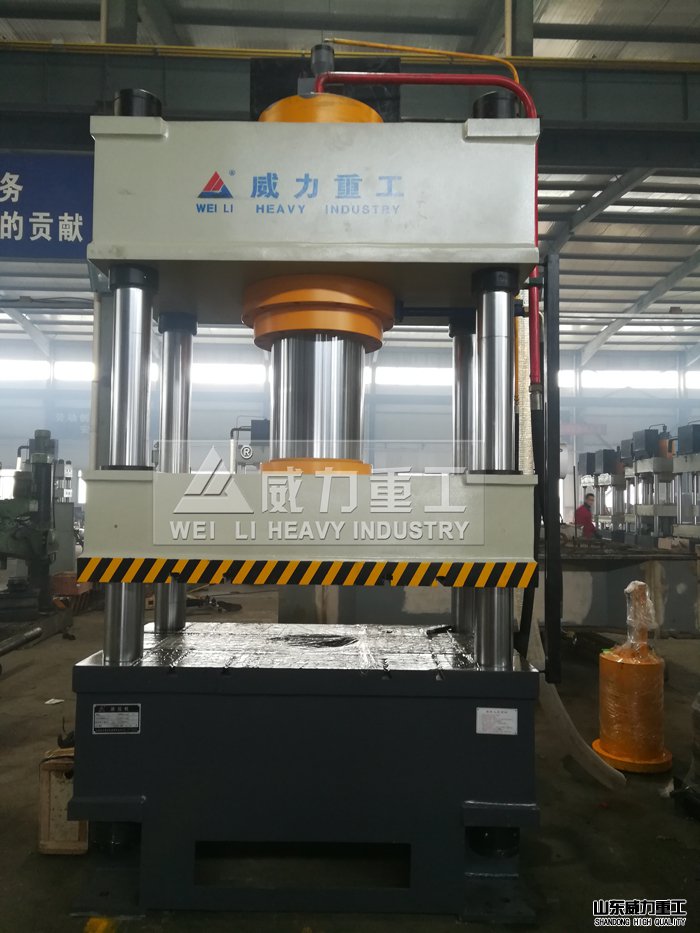

四柱油壓機專用于粉末壓塊
空氣將通過閥門和執行器的O形圈和密封件被拉入管路。這可能會在重新啟動系統時產生問題，因為空氣需要排出。
阻止蓄能器的油流量
一些系統在泵和止回閥的下游安裝有液壓蓄能器。當系統關閉時，蓄能器內部有加壓流體。止回閥將阻止蓄能器的流動，防止泵的反向旋轉。
您可以觀察泵軸或電動機風扇，以確認止回閥是否良好。請注意，所有使用蓄能器的系統都應該采用一種方法，在系統關閉時將液壓壓力降至零psi。
在某些系統中，一個泵用作備用或備用泵，每個315噸粉末壓塊油壓機泵在出口處都有一個止回閥。
防止從在線泵到離心泵的油流量
在許多系統中，一個泵用作備用或備用（圖3）。每個泵在泵出口處都有一個止回閥。止回閥將阻止從在線泵到離線泵的流量，防止反向旋轉。
我記得被叫進了一臺造紙廠，這臺造紙廠在其化學洗衣機驅動器上丟失了兩臺泵中的一臺。一個泵的軸封不斷吹出。當工廠用完備件時，人員不得不通過空運將他們的最后一臺泵運到紐約的工廠。
由于停315噸粉末壓塊油壓機成本，時間線非常關鍵，因此當泵從工廠收到時，泵仍然是溫暖的。在安裝泵之前，我們?nèi)∠铝藲んw排水管中的止回閥，發現它卡在關??閉位置。這樣可以防止泵殼中的油排出，從而導致密封件燒壞。
通常，止回閥用于壓力控制。常見的應用是將其用作安全閥以保護熱交換器（如圖4所示）。在這種情況下，彈簧額定值通常為65-100 psi。
如果油是冷的，冷卻器的入口壓力可能達到止回閥的額定值。然后，止回閥打開并將泵體積引導到冷卻器周圍。如果管道被污染，止回閥還將為空氣型熱交換器提供保護。
止回閥也可用作減壓閥以保護熱交換器。
在對315噸粉末壓塊油壓機液壓系統進行故障排除時，大多數人都會尋找大問題，例如泵，閥門或氣缸，但每個部件都有功能。確保您了解系統中止回閥的用途。
